油圧トルクレンチ LP-シリーズ [メガネタイプ]

油圧トルクレンチ LP-シリーズ 写真

ナットに直接取り付けて使用。高さ制限のある作業でも効果的!

油圧トルクレンチ LP-シリーズは、ダイレクトインサート型の油圧トルクレンチです。

本体のメガネ部分を直接ナットに取り付けて、ご使用いただけます。大変フラットな設計のため、高さに制限のある場所での作業にも支障なく対応し、ナットの定着も安定しています。高い耐久性と優れた作業性能をご提供します。




超薄型ボディーと広範囲の反力受け
ボルト上部が狭いなど制限の多い場所でも使用が可能。
アプリケーションにぴったりとフィットさせる低いノーズ。フラット設計によりナットへの定着が安定します。
340×180度 三次元回転スイベル
ホースの取り回しは自由自在。作業時にホースが邪魔になりません(多軸トゥルースイベル:特許取得済)。
作業が効率化することで、原子力発電所での被爆量の低減など、幅広い貢献が期待できます。
内部安全二重ギアロックシステム
内部二重ギアロックの採用により、ギアの負担が軽減され耐久性が向上しました。
特許を取得したエネルギー分散システムで、ストローク終りにピストンが減衰します。
ワイドトラックラチェットギアを使用
タイタンのワイドトラックギアとラチェットギアの構成は、他のどの競合他社のものより優れた「たわみ力」対策を達成しました。
卓越したエンジニアリングを誇ります。
優れた品質と材質
AQ(航空機品質)を使用。耐久性にこだわっています。

もっと詳しい性能をお知りになりたい場合や製品にご興味を持たれましたら、お気軽にお問い合わせください。

[お問い合わせ&資料請求]

※油圧トルクレンチ LP-シリーズはレンタルも可能です。

▲TOP

寸法一覧表

形式 単位 LP-2 LP-4 LP-8 LP-16 LP-32
対応
サイズ
mm AF19〜60 AF32〜80 AF51〜115 AF65〜125 AF127〜156
最大トルク Nm 2,500 5,200 11,200 22,300 49,900
シリンダー
重量
kg 1.56 2.63 4.62 7.03 11.33
リンク
重量
kg 1.00〜1.58 2.38〜3.40 5.17〜6.39 8.93〜12.51 12.24〜17.87

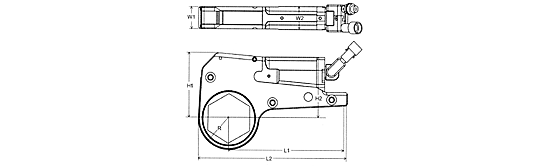

寸法一覧表
L1 mm 177.8 213.7 287.3 355.6 406.4
L2 mm 226.1 271.8 362.6 455.9 489.0
H1 mm 98.2 121.3 156.7 203.1 266.7
H2 mm 87.6 96.1 153.7 278.1 276.9
W1 mm 31.8 42.5 53.3 62.6 64.8
W2 mm 35.3 45.0 56.0 70.0 71.1
R mm 26.2〜44.5 33.5〜58.5 43.8〜77.5 49.5〜88.9 63.5〜120.7

LPシリーズ図面

DXF形式ダウンロード

  • LP-2-AF55mm[LP-2-AF55mm DOWNLOAD]
    LP-4-AF65mm[LP-2-AF55mm DOWNLOAD] LP-4-AF75mm [LP-2-AF55mm DOWNLOAD]
    LP-8-AF95mm[LP-2-AF55mm DOWNLOAD] LP-16-AF125mm[LP-2-AF55mm DOWNLOAD]





DXFファイルを取り込む際のご注意

CADソフトに取り込むには、基本的に「DXFファイルを取り込む」操作をしていただければ結構ですが、具体的方法につきましては各CADソフトによって異なりますので、お持ちの各CADソフトのマニュアルをご参照ください。

また、ご利用のCADソフトによってはDXFファイルを取り込む際に、縮尺・レイヤ・配置基準点・単位などが、うまく変換されない場合がありますので、あらかじめご了承ください。
